Dynamic Trunking Protocol (dynamic desirable)

Status port dari switch ada 5 :

• Access
• Trunk
• Dynamic Desirable
• Dynamic Auto
• Non-negotiate

Sebelumnya kita sudah belajar mengenai port Access dan port Trunk, sekarang kita akan belajar mengenaik Dynamic Desirable, Dynamic Auto dan Non-negotiate.

Dynamic Desirable

Jika ada switch baru semua status pada portnya adalah Dynamic Desirable, artinya dia akan otomatis menyesuaikan, misalkan jika switch lawannya portnya trunk, maka dia akan trunk, dan ketika lawannya sebagai access, maka dia akan menjadi access. Sekarang kita coba lab kan, benar enggak sih pernyataan di atas :

LAB 1

Sekarang di SW1 saya buat sebagai trunk, apa yang terjadi jika SW2 saya set sebagai Dynamic Desirable

• SW1 sebagai trunk :

SW1#sh run int f0/1
interface FastEthernet0/1
 switchport trunk encapsulation dot1q
 switchport mode trunk

• SW2 sebagai dynamic desirable :

SW2#sh run int f0/1
interface FastEthernet0/1
 switchport mode dynamic desirable

Sekarang kita lihat status dari SW1, harusnya pasti trunk :

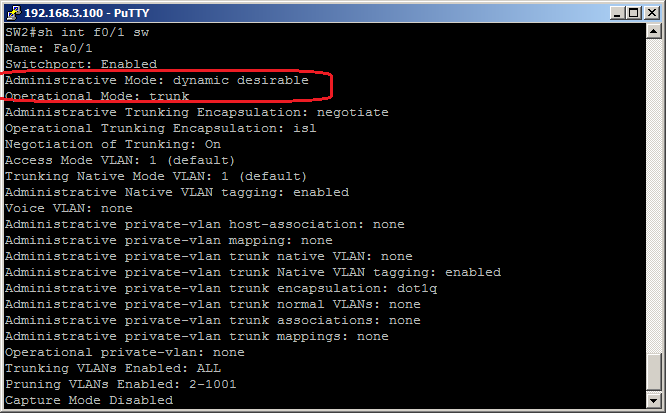

kemudian kita lihat status dari SW2, apakah dia juga sebagai trunk ?

Alhamdullilah, di SW2 sekarang dia menjadi trunk. Sekarang kita lihat interface trunk nya dengan perintah show interface trunk di masing2 Switch:

di SW2

LAB 2
selanjutnya, SW1 sebagai Access, SW2 sebagai dynamic Desirable

• SW1 sebagai Access :

SW1#sh run int f0/1
interface FastEthernet0/1
 switchport mode access
end

• SW2 sebagai dynamic desirable :

SW2#sh run int f0/1
interface FastEthernet0/1
 switchport mode dynamic desirable

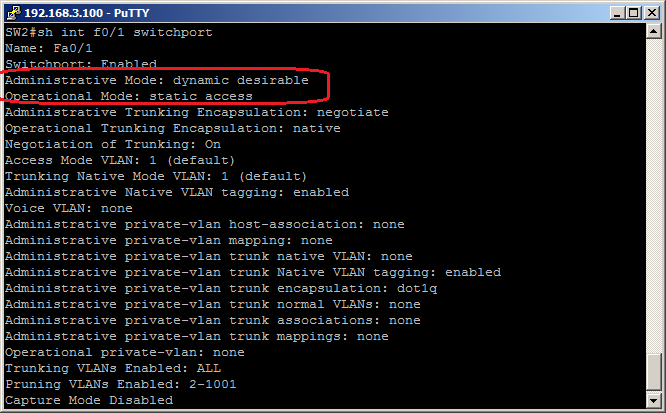

kita sekarang check di SW2, apakah dia berubah menjadi mode access :

Jika SW1 sebagai Access dan SW2 sebagai dynamic desirable, maka statusnya akan berubah menjadi access

LAB 3
Sekarang apa yang terjadi jika kedua ujung di set sebagai dynamic desirable ?

SW1#sh run int f0/1
interface FastEthernet0/1
 switchport mode dynamic desirable

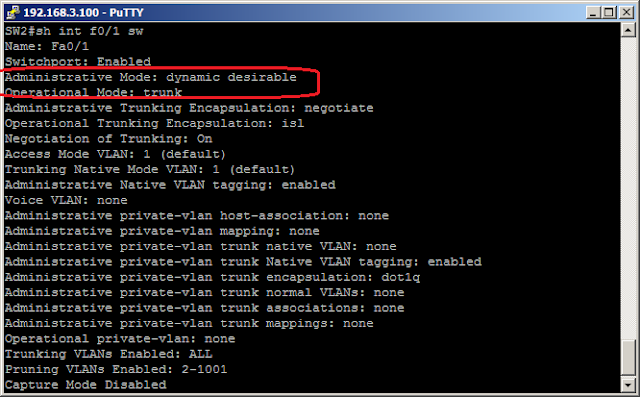

Sekarang kita lihat status di port f0/1 SW1 dan f0/1 SW2

di SW2

Jika SW1 dynamic desirable dan SW2 dynamic desirable , maka portnya akan berubah menjadi trunk
LAB 4

Selarang apa yang terjadi ketika SW1 di set sebagai dynamic auto dan SW2 Dynamic Desirable?

SW1(config)#int f0/1
SW1(config-if)#switchport mode dynamic auto
SW2#sh run int f0/1
interface FastEthernet0/1
 switchport mode dynamic desirable

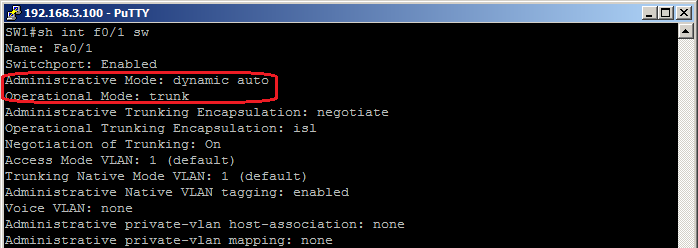

Lihat status di SW1

lihat status di SW 2 :

Jika di SW1 sebagai dynamic Auto dan di SW2 sebagai dynamic desirable , maka portnya akan berubah menjadi trunk
